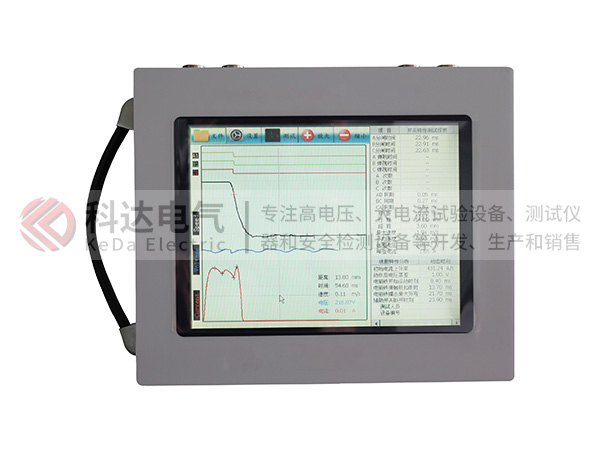

概述：

高壓斷路器帶電分析儀是專用于斷路器機構狀態監測的裝置，根據DL/T 846.3-2004、GDW11366-2014標準。斷路器在運行中，通過斷路器分（或合）閘線圈的電流、電壓、時間、速度等波形曲線圖譜分析，對斷路器操作機構的狀態做出診斷，如：機構卡澀、油脂固化凝結、分/合閘線圈狀態、輔助點失效、蓄電池穩定、合（分）閘時間、三相不同期性等。

一、功能特點

1、本儀器為工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。

2、進口8.4寸彩色觸摸屏，windows操作系統，人性化操作界面直觀，便于現場操作人員使用。

3、存儲容量大，可保存30000組數據。

4、支持中英文輸入。

5、配備U盤接口，直接把數據保存到U盤，傳到計算機，也可以

在計算機中建立數據庫（如變電站名、線路名稱、斷路器名稱），拷入儀器中。

6、內置大容量鋰電池，待機時間長達20小時。

7、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關，開關動作一次，得到所有數據及圖形。

8、建立標準數據庫，通過標準數據和剛測量出來的同類型斷路器數據進自動分析比對，判斷是否合格，及時發現問題。

9、電機儲能測試，測量出電機儲能時間和電流。

10、專業數據管理軟件，通過建立的變電站名和線路名稱，將測試數據保存到指定處，方便后期管理，歷史數據比對，查詢。

二、技術參數

1、時間測量：等待信號時間0～20S，線圈、斷口采集時間0～299ms，分辨率0.01ms，精度：0.1%±2個字；

2、電流測量：0.1-200A，檢測精度±5%，最小檢測值±100mA；

3、電壓測量：DC10-300V，檢測精度±5%，最小檢測值±50mA；

4、速度測量：速度及行程測量：

剛分、剛合速度，分、合閘瞬時速度，分、合閘最大速度及平均速度；

總行程、開距、超程、過沖行程、返彈行程；

  5、測速范圍：

0.1mm傳感器 0.01～15.00m/s；

360°角度傳感器 1周波/ 0.25°，0.01～20.00m/s；

6、傳感器測量范圍：

直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。（選配）

直線傳感器：300mm，測量范圍：0-300mm，分辨率:0.1mm。（選配）

360線傳感器：360о，測量范圍：0-999mm，分辨率:0.25о。

7、儀器電源：DC12V（請使用專用適配器充電）,如使用時間超過兩小時，請當天進行補充電量，如果三個月未內使用，也請進行補充電量，充電時間不小于5小時，不大于8小時。

8、主機體積：260*220*70mm

9、使用環境：-20℃~+50℃，相對濕度：≤90%。

三、接線方法及測試步驟：

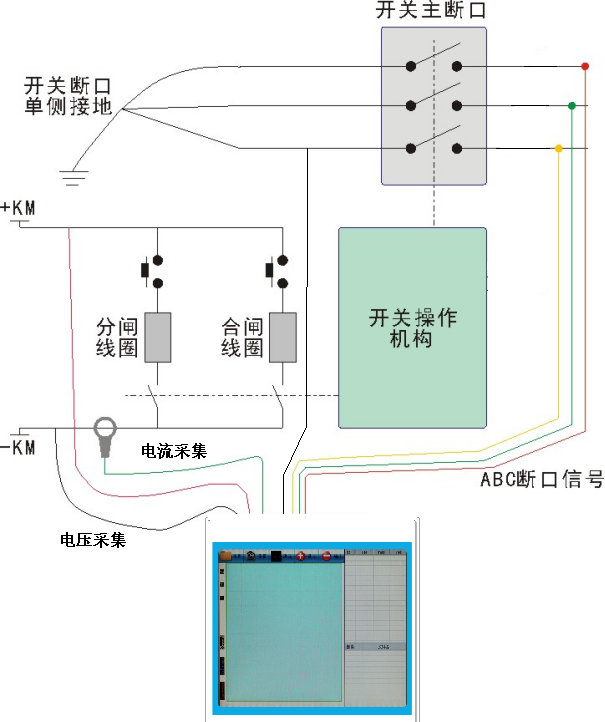

1、接線方法示意圖：

2、傳感器安裝方法：

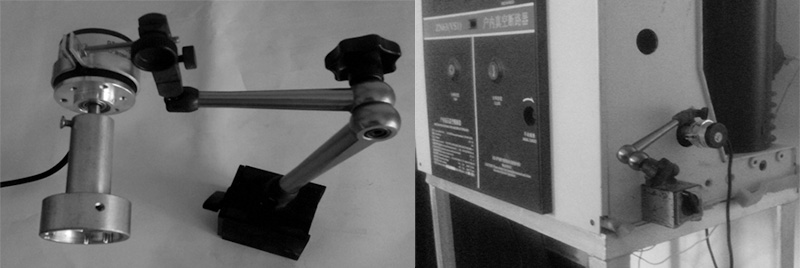

   如密封式VS1、VD4開關，安裝在開關兩側拐臂（主軸），把兩側白色密封蓋拿掉，可看見梅花狀的主軸，把專用接頭套上即可，安裝時保持水平狀，再用萬向支架固定。如下圖：

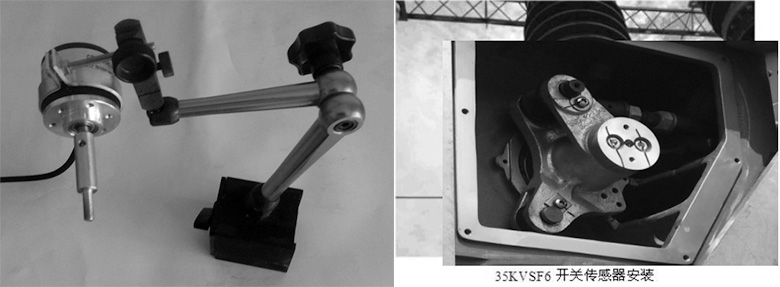

如果主軸不是梅花狀的，就用下面方式安裝，如下圖：

如果找不到拐臂，安裝在分合指式針處，先把分合指式針卸掉，再把傳感器連接頭擰上去即可。戶外真空開關及六氟化硫安裝示意圖：

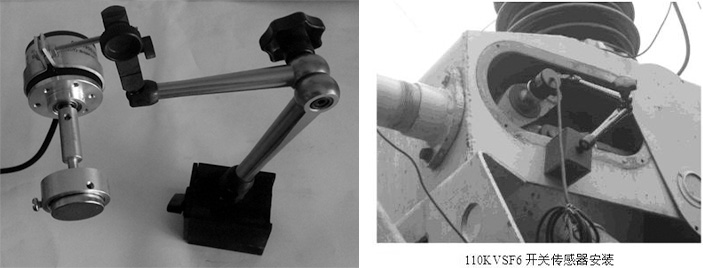

SF6斷路器的拐臂有角位移傳感器連接口，將U型口對應在螺桿孔固定，再用萬向節再固定傳感器。如下圖：

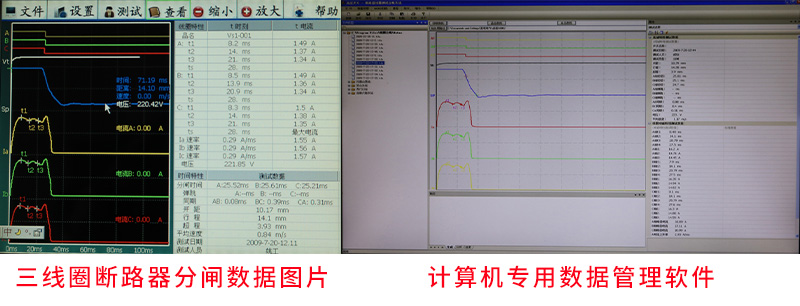

四、軟件界面
