一、概述

  ASD-2架空線接地故障定位儀，適用于小電流接地系統架空線路，在線路發生單相接地故障而停運后，可用本設備對接地點進行精確定位。

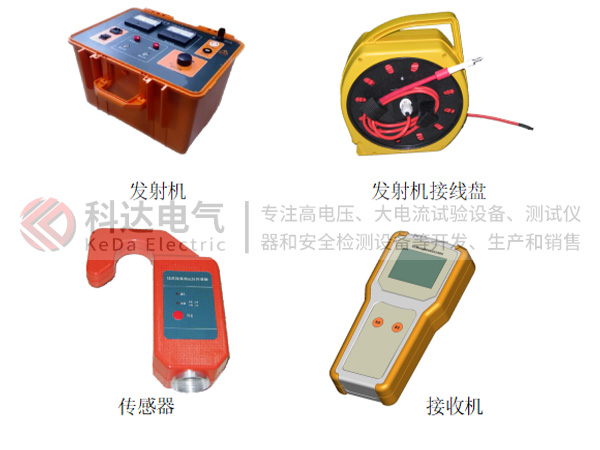

本儀器是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、傳感器、接收機及附件組成。在故障線路停運后，由發射機向線路施加超低頻高壓信號使故障重現，在線路沿途用絕緣桿將傳感器掛在線路上檢測信號，并通過無線方式向地面上的接收機傳輸數據，接收機顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可先進行粗略分段，再精確定點，從而快速確定故障位置。

二、功能特點

1. 適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。

2. 在線路停運后進行定位，特別適用于有電纜分支的故障線路。

3. 施加高壓信號使故障重現，電流信號穩定，易于檢測。

4. 超低頻信號避免系統分布電容影響，能對高阻值故障進行定位。

5. 發射機安全特性：高壓?jiǎn)?dòng)閉鎖功能、輸出允許直接短路。

6. 傳感器使用高靈敏度傳感器，開口設計，無需閉合，方便在線路上掛接。

7. 傳感器和接收機無線通訊傳輸，安全可靠。

8. 發射機可使用市電、發電機供電，傳感器和接收機干電池供電。

9. 發射機體積小，重量輕；傳感器為體積重量最小化設計，方便沿線掛接；接收機為手持式設計。

10. 接收機采用大屏幕液晶顯示器，顯示傳感器狀態、電流波形和電流值。

三、技術指標

1. 定位精度：0.2米。

2. 發射機輸出特性：

(1) 輸出頻率1Hz

(2) 開路電壓： 基波有效值0~2800V，

（脈動直流，峰值8kV，相當于10kV線路的相電壓峰值）；

(3) 短路電流： 基波有效值0~35mA（脈動直流，峰值100mA）

3. 傳感器與接收機的無線通訊距離：不小于30m。

4. 發射機電源：AC 220V市電，可接發電機（輸出功率≥1500W）。

5. 發射機功率：最高功率900W。

6. 傳感器電源：3節7號堿性干電池。

7. 接收機電源：5節5號堿性干電池。

8. 體積：發射機455×335×310mm；傳感器180×100×35mm；接收機205 ×100×35mm

9. 質量：發射機15kg；傳感器0.45kg；接收機0.45 kg

    10.使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。
