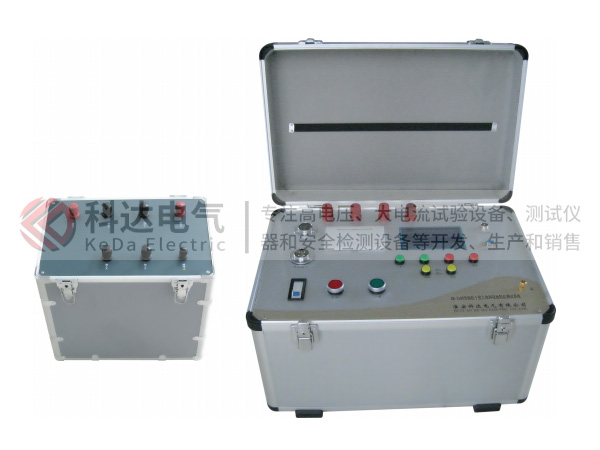

KD-3100變頻抗干擾大地網接地阻抗測試系統是由淮安科達電氣有限公司研制，具有自主知識產權的國內先進的智能接地阻抗、電阻率的測試系統，是測量地網接地電阻和接地點之間的接地導通的專用儀器。

儀器采用變頻三極法，對接地網注入一系列異于工頻的測量信號，并采用離散Fourier變換、自適應窄帶濾波，數據插值與擬合技術，有效的避免了50HZ及其它干擾干擾信號引起的測量誤差，能在變電站強干擾環境下，精確測量出接地系統的阻抗、接地電阻、土壤電阻率、地網連通性及其頻率特性，特別是測得50HZ頻率下的準確數據，測量數據準確可靠。測量結果由大屏幕液晶顯示，自帶微型打印機可以打印輸出。輸出的頻率曲線更能真

實的反應接地網的實際特性。注入的測試信號由大功率變頻信號源產生，滿足了大、中型接地網接地的要求。

本裝置同樣適用于中、小型接地網、接地系統的性能測試。

主要技術參數：

輸入電壓：AC 220V 50Hz

輸出測試電壓：0～1000 V

輸出測試電流：0～10A

頻率調節范圍：30～120Hz

波形畸變率： 1%

電壓極測試電壓：0～50V（或0～100V）

大電流輸出： 0～100A（根據用戶要求，可提高輸出電流）

測量范圍：0.1～99.999 Ω

分辯率：0.001Ω

系統測量精度：1.0級

使用環境溫度：-15℃～+50℃

產品特點：

系統可以測量接地系統的接地阻抗、土壤電阻率和接地裝置的連通特性；

采用異頻、離散Fourier變換、自適應窄帶濾波，數據插值與擬合技術，有效地克服了環境噪聲干擾，特別是50HZ工頻電源的干擾，具有極強的抗干擾能力和較高測量分辨率；

采用掃頻注入測試技術，可以獲得接地系統的頻率特性，更能真實反映地網的實際特性；

輸出波形為正弦形，波形失真＜0.5% ；

大屏幕顯示測試數據、測試狀態，并有實時操作步驟提示功能；

根據用戶需求，打印機可選配點陣或熱敏打印機；

可以設定測試電流、自動掃頻、頻率范圍和手動調頻等測試參數，設定打印機類型和系統時間；

系統采用圖文顯示方式，試驗結果采用文字及阻抗—頻率特性曲線顯示；

具有過電流，過熱保護功能。
